Detalles Rápidos

Industrias aplicables: obras de construcción, energía y minería

Video saliente-inspección: Provisto

Informe de prueba de maquinaria: proporcionado

Tipo de marketing: Producto nuevo 2021

Garantía de los componentes principales: 1 año

Componentes principales: PLC, motor, caja de cambios

Estado: Nuevo

Tipo: Draga de succión con cortador

Profundidad de dragado (máx.): 18 m

Calado: 1,7 m

Lugar de origen: China

Dimensión (máx. L*W*H): 43x9.8x3.6m

1 año de garantía

Servicio posventa proporcionado: soporte técnico de video, repuestos gratuitos, soporte en línea

Capacidad de suministro

Capacidad de suministro:

2 juegos/juegos por mes

Empaquetado y entrega

detalles del empaque

Maquinaria grande sin embalaje

Puerto

shanghái qingdao tianjin

Aplicación: minería de arena, dragado, minería, relleno

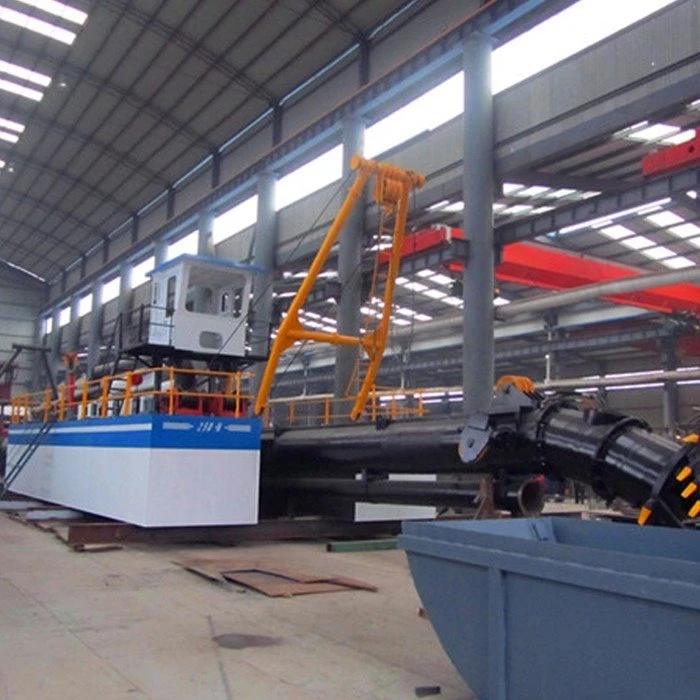

Nombre del producto: draga de succión con cortador

Profundidad de dragado: 13m - 18m

Flujo de agua: 2500m3/h ~ 6000m3/h

Producción de arena: 500m3/h-1200m3/h

Distancia de descarga: 1500 ~ 2000m

Sistema operativo: control hidráulico

Tiempo de espera :

Cantidad (conjuntos)	1 - 1	>1
Est. Tiempo (días)	120-180	Ser negociado

Draga de succión con cortador de 16 pulgadas, Draga de succión con cortador de 18 pulgadas, Draga de succión con cortador de 20 pulgadas, Draga de succión con cortador de 22 pulgadas, Draga de succión con cortador de 24 pulgadas,

TD400 [16 pulgadas 2500 m3/h]
Draga LOA	32.0m
Tamaño del casco (Lx BxH)	19.0x7.5x2.0m
Pontón principal (LxBxH)	13.8x3.5x2.0m
Pontón lateral (LxBxH)	19.0x2.0x2.0m
Estructura	estructura de caja
Marca y potencia del motor principal	□Cummins 522kw
	□¨Jichai 540kw
	□¨Weichai 515kw
Marca y potencia del motor auxiliar	□Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai220kw
Generador de puerto	□Cummins30kw
	□¨Jichai30kw
	□¨Weichai30kw
Poder total	□Cummins 776kw
	□¨Jichai790kw
	□¨Weichai765kw
bomba de dragado	Tecnología Warman
Tubería de descarga de diámetro interior.	400 mm
Cabeza	45m
máx. profundidad de dragado	13m
Flujo de agua	2500m3/h
Sólidos y capacidad	500m3/h
Distancia de descarga	1500m
Diámetro del cabezal de corte	1450 mm
Poder de corte	70kw
Reclutar	1.4m
Desplazamiento	180T
Sistema de control hidráulico	PLC siemens
Fuerza de tracción del cable de acero [Cabrestante de elevación]*Cantidad	80KN*1
Fuerza de tracción del cable de acero [cabrestante transversal] *Cantidad	80KN*2
silla ajustable	silla ajustable
Sala de operaciones	Ventana lateral móvil
	aire acondicionado,
	sistema PLC,
	SignalLuces y proyectores
Peso total	110T
Consumo total de fuel oil	112L/H

TD400 16inch

TD450 [18 pulgadas 3000m3/h]
Draga LOA	34m
Tamaño del casco (Lx BxH)	23.0x7.5x2.5m
Pontón principal (LxBxH)	13.8x3.5x2.5m
Pontón lateral (LxBxH)	22.0x2.0x2.5m
Estructura	estructura de caja
Marca y potencia del motor principal	□Cummins 597kw
	¨Jichai 600kw
	¨Weichai 601kw
Marca y potencia del motor auxiliar	□ Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai 220kw
Generador de puerto	□¨Cummins 30kw
	□¨Jichai30kw
	□¨Weichai30kw
Poder total	□Cummins 851kw
	□¨Jichai850kw
	□¨Weichai851kw
bomba de dragado	Tecnología Warman
Tubería de descarga de diámetro interior.	450 mm
Cabeza	48m
máx. profundidad de dragado	14m
Flujo de agua	3000m3/h
Sólidos y capacidad	600m3/h
Distancia de descarga	1500m
Diámetro del cabezal de corte	1450 mm
Poder de corte	80kw
Reclutar	1.7m
Desplazamiento	224T
Sistema de control hidráulico	PLC siemens
Fuerza de tracción del cable de acero [Cabrestante de elevación]*Cantidad	80KN*1
Fuerza de tracción del cable de acero [cabrestante transversal] *Cantidad	80KN*2
Sala de operaciones	silla ajustable
	Ventana lateral móvil,
	aire acondicionado,
	sistema PLC,
	SignalLuces y proyectores
Peso total	130T
Consumo total de fuel oil	123L/H

TD450 18inch

TD500 [20 pulgadas 4000 m3/h]
Draga LOA	36.5m
Tamaño del casco (Lx BxH)	27.0x8.5x2.5m
Pontón principal (LxBxH)	15.4x3.5x2.5m
Pontón lateral (LxBxH)	24.0x2.5x2.5m
Estructura	estructura de caja
Marca y potencia del motor principal	□Cummins 895kw
	□¨Jichai 900kw
	□¨Weichai 900kw
Marca y potencia del motor auxiliar	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Generador de puerto	□¨Cummins 40kw
	□¨Jichai40kw
	□¨Weichai40kw
Poder total	□Cummins 1233kw
	□¨Jichai1270kw
	□¨Weichai1240kw
bomba de dragado	Tecnología Warman
Tubería de descarga de diámetro interior.	500 mm
Cabeza	54m
máx. profundidad de dragado	14m
Flujo de agua	4000m3/h
Sólidos y capacidad	800m3/h
Distancia de descarga	1800m
Diámetro del cabezal de corte	1700 mm
Poder de corte	130kw
Reclutar	1.7m
Desplazamiento	296T
Sistema de control hidráulico	PLC siemens
Fuerza de tracción del cable de acero [Cabrestante de elevación]*Cantidad	100KN*1
Fuerza de tracción del cable de acero [cabrestante transversal] *Cantidad	80KN*2
Sala de operaciones	silla ajustable
	Ventana lateral móvil,
	aire acondicionado,
	sistema PLC,
	SignalLuces y proyectores
Peso total	150T
Consumo total de fuel oil	179L/H

TD500 20inch

TD550 [22 pulgadas 4500 m3/h]
Draga LOA	38.0m
Tamaño del casco (Lx BxH)	27.0x8.5x2.5m
Pontón principal (LxBxH)	15.4x3.5x2.5m
Pontón lateral (LxBxH)	24.0x2.5x2.5m
Estructura	estructura de caja
Marca y potencia del motor principal	□Cummins 1193kw
	□¨Jichai 1200kw
	□¨Weichai 1176kw
Marca y potencia del motor auxiliar	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Generador de puerto	□¨Cummins40kw
	□¨Jichai40kw
	□¨Weichai40kw
Poder total	□Cummins 1531kw
	□¨Jichai1570kw
	□¨Weichai1516kw
bomba de dragado	Tecnología Warman
Tubería de descarga de diámetro interior.	550 mm
Cabeza	57m
máx. profundidad de dragado	16m
Flujo de agua	4500m3/h
Sólidos y capacidad	900m3/h
Distancia de descarga	2000m
Diámetro del cabezal de corte	1700 mm
Poder de corte	170kw
Reclutar	1.7m
Desplazamiento	302T
Sistema de control hidráulico	PLC siemens
Fuerza de tracción del cable de acero [Cabrestante de elevación]*Cantidad	100KN*1
Fuerza de tracción del cable de acero [cabrestante transversal] *Cantidad	80KN*2
Sala de operaciones	silla ajustable
	Ventana lateral móvil,
	aire acondicionado,
	sistema PLC,
	SignalLuces y proyectores
Peso total	210T
Consumo total de fuel oil	229L/H

TD550 22inch

TD600 [24 pulgadas 6000 m3/h]
Draga LOA	43.0m
Tamaño del casco (Lx BxH)	38.0x9.8x3.6m
Pontón principal (LxBxH)	18.2x3.8x3.6m
Pontón lateral (LxBxH)	29.0x3.0x3.6m
Estructura	estructura de caja
Marca y potencia del motor principal	□ Cummins 1864kw
	□¨Jichai 1820kw
	□¨Weichai 1760kw
Marca y potencia del motor auxiliar	□¨Cummins 522kw
	□¨Jichai540kw
	□¨Weichai540kw
Generador de puerto	□¨Cummins 50kw
	□¨Jichai50kw
	□¨Weichai50kw
Poder total	□Cummins 2436kw
	□¨Jichai2410kw
	□¨Weichai2350kw
bomba de dragado	Tecnología Warman
Tubería de descarga de diámetro interior.	650 mm
Cabeza	63m
máx. profundidad de dragado	18m
Flujo de agua	6000m3/h
Sólidos y capacidad	1200m3/h
Distancia de descarga	2000m
Diámetro del cabezal de corte	2200 mm
Poder de corte	350kw
Reclutar	1.7m
Desplazamiento	750T
Sistema de control hidráulico	PLC siemens
Fuerza de tracción del cable de acero [Cabrestante de elevación]*Cantidad	180KN*1
Fuerza de tracción del cable de acero [cabrestante transversal] *Cantidad	120KN*2
Sala de operaciones	silla ajustable
	Ventana lateral móvil,
	aire acondicionado,
	sistema PLC,
	SignalLuces y proyectores
Peso total	320T
Consumo total de fuel oil	326L/H

TD600 24inch

Otras características

□diseño estándar, lo que permite tiempos de entrega cortos y precios competitivos

□piezas de repuesto disponibles en stock

□Motor marino resistente y duradero que cumple con IMO Tier II

□ consumo eficiente de combustible

□sistema de refrigeración del motor de agua dulce

□bomba de dragado impulsada a través de un bloque de rodamiento integrado, embrague y caja reductora

□piezas de desgaste de hierro blanco para la bomba de dragado

□la transmisión del cortador acepta una sobrecarga temporal, lo que resulta en una alta potencia máxima del cortador

□sistema hidráulico confiable

□completamente ensamblado y probado a flote antes de la entrega

□desmontable y transportable por carretera, ferrocarril o mar

□listo para operar al llegar al sitio

□ operación de un solo hombre

□amplia gama de servicios y equipos auxiliares disponibles (incluidos barcos de trabajo, impulsores y tuberías).

Extras opcionales

□instalación del carro de spud

□ botavaras de anclaje

□curva giratoria

□válvula de retención y válvula de alivio de vacío

□sistema de medición, automatización y posicionamiento de la producción

□Sistema de asistencia al operador para monitoreo en línea

□mayor diámetro de la tubería de descarga

□mayor profundidad de dragado

□paquetes de soporte de ciclo de vida (incluyendo capacitación, soporte técnico, etc.)

□paquetes opcionales: confort (incluyendo aire acondicionado);

□HSE (salud, seguridad y medio ambiente); náutico; e inventario más.

Salida calculada para:

Tipo de suelo Tamaño de grano decisivo Densidad in situ

A Arena fina100μm1.900kg/m3

Arena media235μm1.950kg/m3

Arena gruesa440μm2,000kg/m3

Arena gruesa y grava1.3mm2,100kg/m3

Grava7mm2,200kg/m3

Nota

Las curvas de salida calculadas solo indican la capacidad de bombeo, con base en la potencia máxima disponible en el eje de la bomba y el material que fluye libremente. En la práctica real, las propiedades pueden variar desde un material que fluya libremente y que sea fácil de excavar hasta un material compactado y difícil de excavar. Cuando se usa para estimar las salidas reales, se debe considerar la naturaleza del material a dragar y las condiciones locales de trabajo. Consulte a TRODAT para conocer las condiciones de dragado fuera de estas curvas.

	Piezas de repuesto	Proporcionamos partes de la draga, incluido el sistema hidráulico, el sistema eléctrico y electrónico y el sistema de mantenimiento marino.
	Instrumentos	Se suministrará un juego completo de herramientas con la draga para el montaje y para realizar todas las revisiones importantes, incluidas las herramientas de servicio especializadas que pueden ser necesarias para el motor diésel industrial. Un conjunto total de repuestos recomendados vendrá junto con la draga para respaldar la operación de la draga de los clientes durante un año sin problemas.

	1. La draga está diseñada, construida y verificada según los estándares de la Sociedad de clasificación de China (CCS).
	2. Condiciones de trabajo, estándar y grados.
	2.1 Condiciones de trabajo ——La temperatura máxima 50 grados ——La temperatura mínima -10 grado ——La temperatura máxima de la cabina 55 grados ——La temperatura máxima del agua del río (mar) 35 grados ——La humedad relativa menor o igual al 80 por ciento
	2.2Área de trabajo adecuada Zona de navegación de nivel A en el río interior así como inferior a A, para la actividad de dragado de arena y desazolve.
	2.3 Textura adecuada del suelo: suelo de dragado y arena de hierro con nivel Ⅲ e inferior a Ⅲ
	2.4 Solicitud de estándar y grado El diseño y la fabricación de la draga cumplen con el estándar de CCS, el casco, los equipos mecánicos y otros equipos cumplen con los requisitos de ZC. La draga cumple con las siguientes exigencias y estándares: ——《REGLAS Y ORIENTACIONES PARA LA CLASIFICACIÓN DE BUQUES DE ACERO express (2019); ——《REGLAS DE INSPECCIÓN PARA BUQUES Y EQUIPOS EN EL MAR express （2019）; —— Normas nacionales chinas (GB); —— Estándares de calidad de construcción naval de China (CSQS); —— Estándar de la industria de construcción naval de China (CB).


	Garantizar:	El vendedor proporcionará 12-meses de garantía por la calidad del motor diésel, los cascos de draga, los motores, la caja de cambios, el sistema hidráulico y otros equipos principales. El tiempo de garantía comienza desde el tiempo de trabajo de la draga. La garantía del fabricante no cubre los daños accidentales, maliciosos, la operación descuidada o incorrecta de la draga o cualquier equipo de la draga. Las piezas desgastadas no son garantía. El vendedor debe proporcionar las piezas de repuesto a tiempo al comprador cuando las necesite, y el comprador debe pagar el costo.
	Pruebas en el centro de pruebas antes del envío
	La draga está completa para probarse en el centro de pruebas antes de salir de fábrica, para garantizar un buen rendimiento y seguridad de nuestra draga de succión con cortador, se prueba como la máquina que trabaja en el sitio de trabajo del cliente. El rendimiento y la seguridad se probarán y registrarán en el proceso de prueba. Después de la prueba, la draga no se probará en el lugar de trabajo y puede funcionar directamente después del ensamblaje en el lugar de trabajo. Por lo general, el comprador también puede supervisar el proceso de prueba antes de desmantelar la draga.

	A. Preparación del trabajo antes de la prueba
	(1). Antes de 2 semanas de prueba de draga, informaremos a los clientes a nuestra fábrica para la prueba de draga; Si el cliente no puede venir, se le enviarán videos e imágenes como referencia. (2). Una vez finalizado el montaje de la draga en el centro de pruebas, se limpian la plataforma de la draga y los pontones; si alguna pieza está rota o la pintura está dañada, repare y vuelva a pintar antes de la prueba. (3). Amarre la draga en un lugar seguro antes de la prueba. (4). Verifique todas las condiciones de instalación y conexiones de la maquinaria antes de la prueba. Si alguna pieza no se instala razonablemente o alguna pieza de conexión se afloja o se pierde alguna pieza para la instalación, entonces repárela o reinstale. (5). Prepare todo el aceite y el agua de refrigeración y colóquelos en las máquinas antes de realizar la prueba.
	B. Contenidos de prueba
	(1). Compruebe el estado de funcionamiento de la conexión eléctrica cuando todas las máquinas estén funcionando. (2). Uso de la bomba de emergencia para verificar las condiciones de operación del sistema hidráulico y el trabajo de dragado mecánico. (3). Después de verificar las condiciones de funcionamiento del sistema, verifique los motores en funcionamiento y la capacidad de potencia. (4). Una vez finalizadas las pruebas de los motores, la bomba de dragado se probará y girará a diferentes velocidades con agua dulce. (5). Al completar las pruebas del sistema eléctrico, el sistema hidráulico, los motores y la bomba de dragado, se abrirá la bomba hidráulica principal y se probará el rendimiento de la carga del sistema hidráulico para verificar el funcionamiento del trabajo de las diversas máquinas y sistemas hidráulicos.
	C. Después de la prueba
	(1). Una vez finalizada la prueba, todos los rendimientos del equipo y las pruebas registradas se imprimirán como informe. Una vez finalizado todo el informe, envíelo al cliente como revisión. (2). Después de la prueba, haga un buen trabajo en la seguridad de la draga y de los trabajadores. (3). Después de la prueba, se debe preparar todo el trabajo relacionado con el desmantelamiento de la draga e informar al cliente cuándo y a qué hora se realizará la entrega.

	Instalación de draga	Instalación de draga R: La instalación total de la draga necesitará 10-20 días B:2-3 se enviarán ingenieros calificados para guiar la instalación de la draga y capacitar a los operadores. C: Nuestro ingeniero llegará a su lugar de trabajo dentro de los 3 días posteriores a la transportación de la draga al lugar de trabajo. D: El comprador necesita contratar 6-8 trabajadores para ayudar a nuestros ingenieros en el proceso de instalación. E: La draga debe probarse para funcionar 24 horas después de la instalación completa. La prueba de la draga incluye: operación del dragado de arena/lodo, operación del sistema hidráulico y eléctrico, funcionamiento del equipo de equipamiento de la draga F: El comprador será responsable de entregar a los ingenieros y traductor del vendedor: alojamiento, alimentación, visa, boletos de ida y vuelta y salario de US$ 100.00 por día para cada persona. G: Los trabajadores del comprador seguirán el arreglo adecuado de los ingenieros del vendedor. Para garantizar la instalación sin problemas de la draga, el comprador garantizará que los ingenieros del vendedor regresarán a China dentro de los 3 días posteriores a la instalación y prueba exitosas de la draga.
	Servicio postventa	Servicio de dragado TRODAT® * Se puede proporcionar un técnico profesional para dar servicio a la maquinaria en el extranjero * El departamento de servicio posventa con 10 ingenieros de servicio está disponible las 24 horas. * Oficina de servicio posventa en el extranjero construida año tras año. * draga real en fábrica, el cliente visita la fábrica en cualquier momento. * Cada draga probada antes de salir de fábrica. * Cliente invitado a ver la prueba. El video y las imágenes se enviarán por correo electrónico al comprador.

2(001)

3(001)

Draga DETALLES TÉCNICOS

					Pontón de draga nombre: pontón de la draga Pontón material: placa de acero de la nave Estructura: se puede desmontar y montar en el lugar de trabajo Cantidad de pontones: dos pontones laterales y un pontón principal
Sistema de poder Nombre: motor diésel Marca: Palabra famosa (LOGO)				MOTOR DIESEL
CUMMINS	WEICHAI	JICHAI	según sea necesario
Potencia :60-2000Kw Funcion: suministro de energía a la draga

CAJA DE ENGRANAJES

Caja de cambios marina

Marca China marca famosa hecha en HangZhou

Garantía:Servicios de garantía internacional

Relación de velocidad: 2.1 2.5.1

Controlway. Push-and-pul lexble eje eléctricamente, neumáticamente

Bomba de bomba de dragado de arena

Caudal 2500-6000m3

Salida de arena 500-1200m3/h

Material:Alto cromo aly Super resistente al desgaste

Distancia de descarga: 100-2000m Sellado de la bomba: Sello de empaque

7(001)

SISTEMA HIDRÁULICO			Sistema hidráulico Sistema hidráulico de cabezal más lindo Spud sistema hidráulico Sistema hidráulico de cabrestante Bomba hidráulica Tanque de aceite hidráulico y tuberías
Cabezal de corte Tipo de accionamiento: accionamiento hidráulico Tipo de dientes: Dientes de aleación reemplazables Material de dientes más lindos: K1040Cr resistente al desgaste Material de la hoja de corte: 16Mn Cantidad de dientes de corte. Múltiples dientes	IMPULSOR DE CORTADOR
		Cabrestante hidráulico Cabrestante hidráulico Tipo de accionamiento: accionamiento hidráulico Cabrestante de puente hidráulico Cabrestante lateral hidráulico Con cable y ancla fija
El cilindro de aceite hidráulico El carro empuja el cilindro de aceite Cilindro de elevación de pilotes de posicionamiento				Bloque de válvulas hidráulicas

Sala de operaciones y sistema de control.			sistema de control cabina de trabajo con sistema de control Pupitre de control Control integrado accesorios electricos delixi silla de trabajo: 1 juego
Sala de operaciones	sistema de control			Sistema de monitoreo
Tubo de acero		Flotador de polietileno Sistema de descarga Tuberías de HDPE con flotadores Manguera de goma de conexión Distancia de descarga personalizada Tubo de goma de succión
Tubería HDPE FOTO Ⅴ12		Flotador de acero			Tubería de goma

Aplicación principal

1) Minería de minerales (como minería de oro, minería de hierro, minería de estaño, etc.)

2)Excavar arena y piedra bajo el agua como materiales de construcción

3) La ingeniería de Recuperación de Tierras/Restauración de Playas

4) Desecación de puertos, lagos, ríos, puertos, canales y presas

5) Se excavaron nuevas vías fluviales, cuencas portuarias y nuevos canales de canalización, y se construyeron canales de conservación de agua agrícola.

6) Utilizado para la excavación de zanjas de tuberías submarinas, túneles y otras estructuras hidráulicas

Las dragas de succión con cortador, caracterizadas por una fuerte adaptabilidad al entorno geográfico, estructura simple, fácil mantenimiento, rendimiento confiable, larga vida útil, bajos costos y gran carga de trabajo (500 a 1,200 metros cúbicos por día) son la opción ideal para la minería de arena y arena de río. También se puede usar en la extracción de sal en lagos salados, dragado de ríos y en alta mar, minería de lechos de ríos duros, mejora y desarrollo de vías fluviales. La arena excavada después del tamizado y la separación es pura y libre de inclusiones, lo cual es una opción ideal para la industria de la construcción.

Las dragas de succión con cortador se pueden instalar con equipos de preparación de minerales para extraer oro, hierro y otros minerales, presentando un alto grado de automatización, alta precisión de extracción y gran capacidad de procesamiento. Lidera la industria tanto en el país como en el extranjero.

El TRODAT ® TD400-600 es confiable, ahorra combustible y tiene bajos costos de mantenimiento. Esta draga robusta y altamente productiva está equipada con tecnología de punta, incluyendo la siguiente clave.

caracteristicas:

*bajo costo por metro cúbico

*una tasa excepcional de potencia de bombeo

*Ergonomía y diagnóstico de primera clase

*Bomba Cutter Special que combina alta eficiencia y un gran paso de bolas *para proporcionar un alto nivel de disponibilidad

*bajo mantenimiento y distribución de energía eficiente con un solo motor diesel

*soluciones respetuosas con el medio ambiente, como la iluminación LED

*Características de seguridad mejoradas.

Confiable y eficiente

El TRODAT® es bien conocido por su construcción robusta, funcionamiento fiable y excelente rendimiento. Hasta la fecha, TRODAT® ha suministrado más de 30 de estas dragas de succión con cortador estándar en todo el mundo.

Transportable y entregable desde stock

Las DRAGAS TRODAT® se pueden desmontar para el transporte por carretera, ferrocarril o mar. Hay disponible una amplia gama de equipos opcionales, así como equipos auxiliares complementarios, como botes de trabajo y tuberías de descarga. Estos buques se entregan en su mayoría de stock.

Servicio y soporte

TRODAT® puede proporcionar un paquete completo de repuestos, soporte de mantenimiento, programas de capacitación de equipos, servicios de asesoramiento de dragado y operadores de dragado para instrucción práctica y puesta en marcha.

Preguntas más frecuentes

1. ¿Eres de fábrica?

Sí, establecida en 2002, más de 15 años de fábrica

2. ¿Qué tan grande eres?

En total 4 talleres, 12,000㎡, oficina 2000㎡, 65 trabajadores

3. ¿Qué equipo construyes?

Especializados en equipos de minería aluvial/placer de oro/diamantes

4. ¿Cuál es la capacidad del equipo de extracción de oro/diamante?

de 5TPH a 450TPH

5. ¿Qué marca de motor/generador diesel utiliza?

Cummins, Weichai, Yuchai, Zichai, Hechai, Jichai, etc., o según sea necesario

Etiqueta: Draga de succión con cortador de 16丨18丨20丨24 pulgadas, China, proveedores, fabricantes, fábrica, precio, a la venta
